杭州易龍EPPF系列風能電源浪涌保護器

作者:chaojiadmin添加時間:2016年05月28日 10:54查看次數:1054

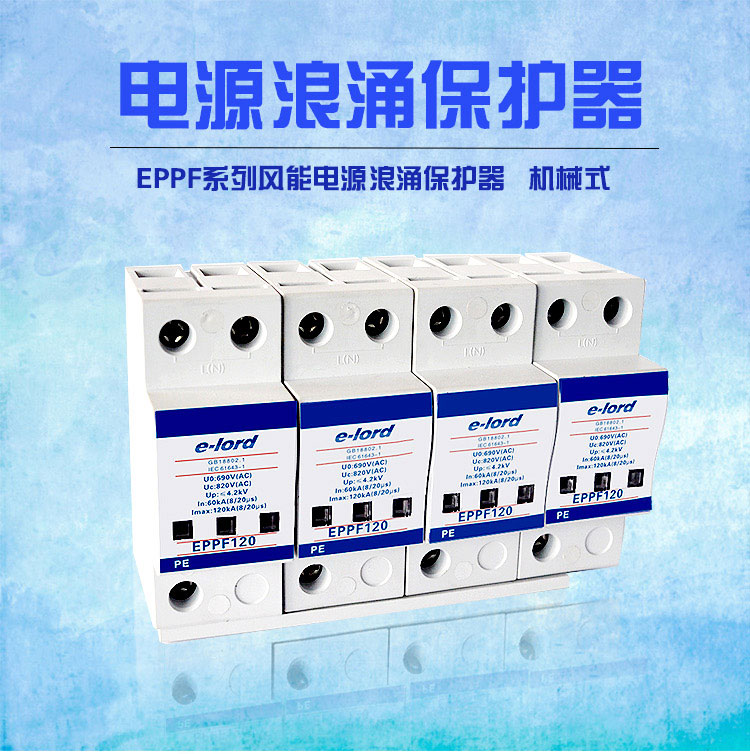

EPPF系列風能電源浪涌保護器

EPPF系列風能電源SPD是由多個單片式限壓單元組成,廣泛應用于風能690V交流發電系統中,對風能發電機,匯流箱、配電柜及送變器等系統配套設備進行雷電感應浪涌防護,能有效防止由雷電感應波和線路浪涌沖擊所造成的設備損壞,最大程度的保證了風能發電系統的穩定性和可靠性,保護風能發電系統穩定可靠地運行。

型號EPPF40EPPF80EPPF120
端口類型一端口一端口
一端口
SPD類型限壓型限壓型
限壓型
額定工作電壓69VAC69VAC
69VAC
最大持續運行電壓Uc820VAC820VAC
820VAC
標稱放電電流In20KA(8/20μs)40KA(8/20μs)
60KA(8/20μs)
最大沖擊電流Imax40KA(8/20μs)80KA(8/20μs)
120KA(8/20μs)
電壓保護水平up≤3.0KV≤3.8kv≤4.2kv
連接導線6~35mm26~35mm26~35mm2
安裝方式35mm標準導軌安裝
工作環境條件溫度范圍:-40℃-+70℃;濕度范圍:≤90%RH;
外殼防護等級IP20
外殼材料符合UL94V-0標準
技術標準IEC61643-1:1998           GB18802.1-2011            GA173-2002

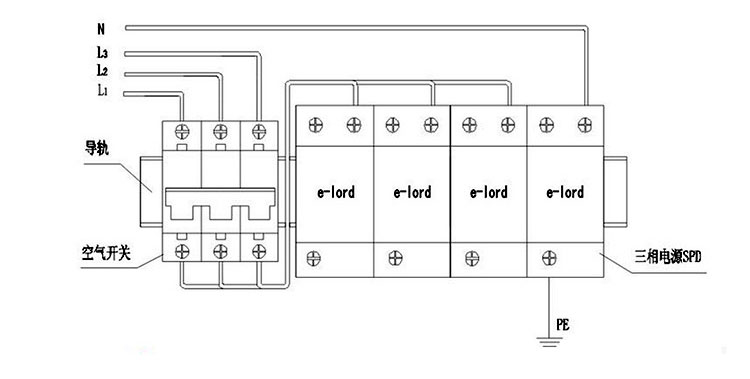

SPD與設備的接線方式


安裝使用條件安裝注意事項

1. 已有可靠接地系統,在配電柜(避雷器安裝處)的接地樁          (條)上進行接地電阻的測定,電阻應符合相關規范要求。(或     滿足國家、部級標準)。

2. 配電柜中應留有安裝避雷器的空間,水平寬度為18×4(72)       mm,上下寬度為大于150mm(考慮接線的方便),前后為大于       100mm,同時應有長為大于72mm的Ω型導軌,以固定避雷器。

3. 配套的配電柜應滿足國家相關產品標準。

注:L為電源相線;N為電源零線;PE為地線。

1. 相線用6-25mm2紅色/綠色/黃色導線連接;

    零線用6-25mm2黑色導線連接;

    地線用16-35mm2黃綠色導線連接。

2. 為防止短路,在避雷器的上端應安裝相應的,曲線C的空氣開       關。


應檢查空氣開關已經合閘導通,以保證避雷器處于運行狀態;

本產品只適用于室內使用;

不要在雷雨天安裝。
