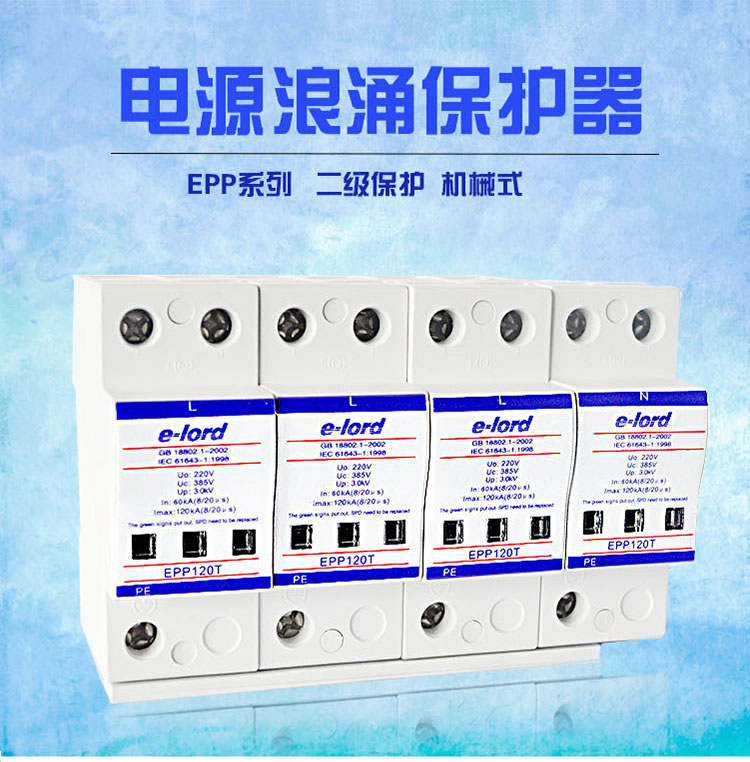

EPP120T交流型電源浪涌保護器
EPP系列交流型電源SPD是由多個單片式防雷芯片組成，針對不同配電系統所要求，可以自由組合成單相或三相保護，防止感應過電壓或操作過電壓對低壓用電設備的損壞
型號 | 三相 | EPP120T |
單相 | EPP120S |
最大持續運行電壓Uc | 385VAC |
SPD試驗類別 | T2 |
標稱放電電流In | 60KA |
最大放電電流Imax | 120KA |
電壓保護水平 Up | 3.0KV |
電壓保護水平 Up(In=5kA) | 1.5KV |
| 適用電網 | 220V/380VAC(50Hz) |
外形尺寸 | 144mmx95mmx67mm（T) 72mmX95mmX67mm(S) |

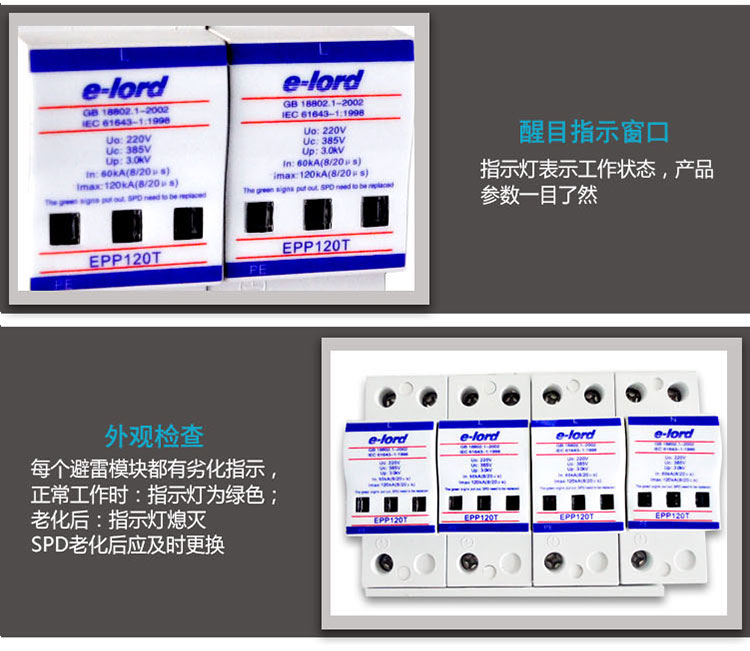

功能特點 | 老化熱脫扣和短路過流脫扣(杜絕起火爆炸)、指示燈可視告警、 熱備份、老化預報、35mm標準導軌安裝 |

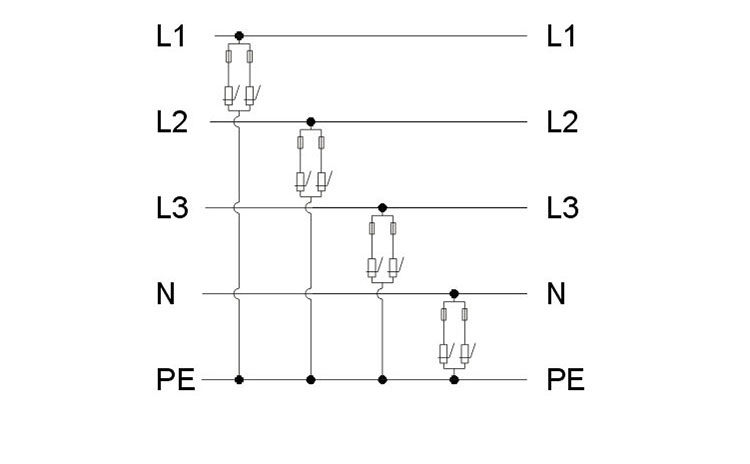

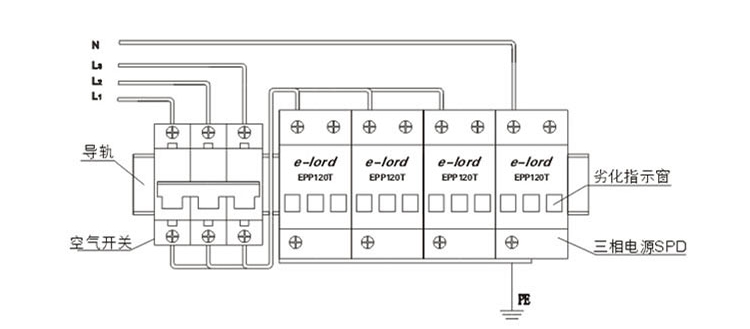

SPD與設備的接線方式
| 安裝使用條件 | 安裝注意事項 |
1． 已有可靠接地系統，在配電柜（避雷器安裝處）的接地樁 條）上進行接地電阻的測定，電阻應符合相關規范要求。 （或滿足國家、部級標準）。 2． 配電柜中應留有安裝避雷器的空間， 注：L為電源相線；N為電源零線；PE為地線。 | 應檢查空氣開關已經合閘導通，以保證避雷器處于運行狀態； 不要在雷雨天安裝。 |
